Cara Menghubungkan Router Ke Dua Jaringan Beda SubnetMask

Tags

Tutorial mudah belajar membangun sebuah jaringan sederhana menggunakan perangkat router menggunakan virtual skema infrastrutur jaringan :

Cara menghubungkan dua jaringan yang memiliki dua alamat Subnetmask yang berbeda menggunakan Router pada Cisco Packet Tracer


  • Cisco Packet Tracer
  • Membuat skema jaringan sederhana
  • Router type (1941)
  • Dua buah PC/Komputer
  • Kabel jenis Crossover

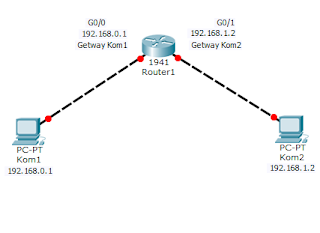

Lihat Design skema jaringan pada gambar dibawah:
Image : 01

Selanjutnya kita definisikan masing-masing perangkat jaringan dan mengkonfigurasi komputer 1 dan 2 dengan memberikan keduanya IP Address yang telah disesuaikan lihat contoh dibawah
  • Satu Router sebagai penghubung jaringan yang memiliki 2 Subnetmask
  • Dua komputer dengan masing-masing IP Addres yang berbeda
  • Memiliki SubnetMask masing-masing berbeda
  • Kom1 memiliki IP Addres (192.168.0.2)
  • Kom1 memiliki Getway (192.168.0.1)
  • Kom2 memiliki IP Addres (192.168.1.2)
  • Kom2 memiliki Getway (192.168.0.1)
Proses selanjutnya kita hubungkan/conect kan kedua jaringan yang memiliki dua Getway yang berbeda diatas dengan menggunakan Router,
  • Sambungkan kabel Console dari Komputer dengan memilih Conector "RS 232" seperti yang terlihat pada gamabr dibawah:
Image : 02
Langkah selanjutnya kita setting kedua jaringan tersebut agar bisa terkoneksi
  • Pastikan kedua Komputer 1 dan 2 telah diberikan IP Address
  • Pastikan kabel yang digunakan merupakan kabel Crossover
  • Klik pada Kom1

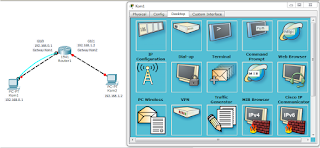

Image : 03
  • Pilih "Dekstop → Terminal → Ok "

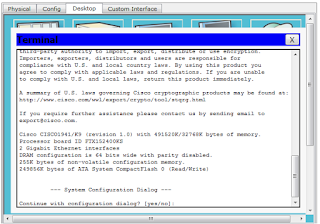

  • Muncul jendela terminal tempat melakukan konfigurasi Router pada Interface 0/0 dan 0/1
Image : 04
  • Ketik "no  → enter  → enable  →  enter "
  • Ketik "Show ip interface brief → enter"
  • Ketik "Configure terminal  →  enter "
  • Ketik "Interface gigabitEthernet 0/0  →  enter"
  • Ketik "ip address 192.168.0.1 255.255.255.0  →  enter"
  • Ketik "no shutdown →  enter"

  • Ketik "int g0/1  → enter"
  • Ketik "ip add 192.168.1.1 255.255.255.0  → enter"
  • Ketik "no sh  →  enter"
  • Ketik "do wr  → enter"
Hasil konfigurasi pada Desaign bisa terlihat pada gambar dibawah dimana warna conectifitas pada jaringan menjadi hijau yang menandakan konfigurasi berjalan sukses:
Image : 05 Konfigurasi router sukses

Selamat mencoba
